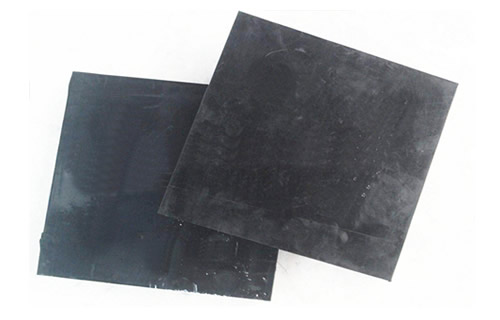

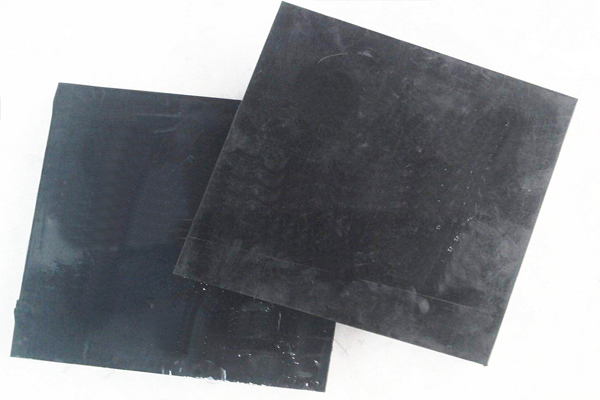

橡膠墊塊是由多層橡膠片硫化粘合而成的一種普通橡膠支座產品,具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動,又有較大的剪切變形能力,以滿足上部構造的水平位移。
橡膠墊塊的原則
1)上部結構是空間結構時,橡膠墊塊應能同時適應橋梁順橋向(X方向)和橫橋向(Y方向)的變形;
2)橡膠墊塊必須能可靠的傳遞垂直和水平反力;
3)橡膠墊塊應使由于梁體變形所產生的縱向位移、橫向位移和縱、恒向轉角應盡可能不受約束;
4)當橋梁位于平坡上,固定橡膠墊塊宜設在主要行車方向的前端橋臺上;
5)橡膠墊塊宜設置在具有較大墊塊反力的地方;
6)在同一橋墩上的幾個橡膠墊塊應具有相近的轉動剛度;
橡膠墊塊的安裝
1)在墊塊安裝之前應對支座的安裝位置進行測量檢驗,支座安裝平面應和支座的滑動平面或滾動平面平行,其平行度的偏差不宜超過2‰。
2)墊塊安裝前應對活動支座頂、底板的相對位置進行檢查。
3)墊塊安裝后,滾動和滑動平面應水平,其與理論平面的斜度不大于2‰。支座上、下板**應對中,其偏差不大于2‰。
4)為保證墊塊安裝平整,一般應在支座底面與支座墊石頂面之間,搗筑20~50mm厚的干硬性無收縮砂漿墊層。
